  • 高壓柴油發電機組

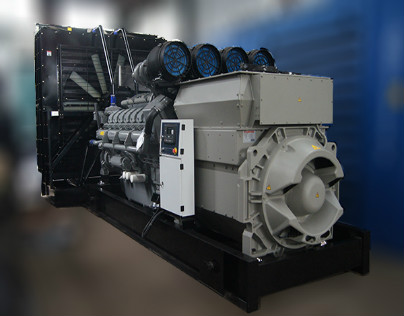

高壓柴油發電機組

高壓柴油發電機組

伴隨著機房的擴容，作為備用電源的柴油發電機組容量要求越來越大，需多臺大功率柴油發電機組并網才能滿足負荷的要求，而且機房與實際使用負載間距離也越來越遠，采用傳統的多臺低壓柴油發電機組并聯運行暴露出多項運行和傳輸?shù)娜毕?。為了能夠更加安全、可靠地運行，采用高壓機組是一種更好的選擇。

高壓機組應用于冶金企業、機場、數據中心等應急備用電源系統,因機組的輸出電壓10kV與原供電系統電壓一致,可直接接入供電系統,省去了大筆供配電系統的設備投資。同時由于機組的輸出電壓高，輸出電流小，在動力傳輸過程功率損失小,適合遠距離輸送。

我公司所生產的高壓發電機組應用于冶金企業、機場、數據中心等應急備用電源系統,因機組的輸出電壓10kV與原供電系統電壓一致,可直接接入供電系統,省去了大筆供配電系統的設備投資。同時由于機組的輸出電壓高，輸出電流小，在動力傳輸過程功率損失小, 適合遠距離輸送。

產品特點 二、高壓柴油發電機組與低壓柴油發電機組分析比較
序 特點 低壓機組 高壓機組
1 容量 可多臺機組并聯運行。 可多臺機組并聯運行，機房可集中建設。
2 輸送距離 可短距離輸電 可長距離輸電，
3 損耗 在輸配電中線路損耗較大 在輸配電中線路損耗較小，不存在輸送發熱問題
4 成本 設備初期投資較少，維護成本較低，低容量、短距離具有較大優勢，高容量、長距離使用時成本將遠遠高于高壓機組 設備初期投資較大，維護成本較低，對于大容量、長距離輸配電具有明顯優勢，配套投資費用較低
5 操作維護 操作使用較為簡單，對操作使用人員要求較低。 操作使用較為復雜，操作使用人員要求較高，必須具有相應高壓操作證才能操作。
6 配置 配置較為簡單 配置較為復雜，尤其在發電機及輸出配電柜方面。
7 安全 安全性能較高，技術較為成熟，技術門檻較低 安全性能較高，技術較為成熟，技術門檻較高。
8 發展趨勢 小功率段保持傳統市場，大功率段有被高壓系統替代的勢 采用高壓系統為現時世界趨勢，需求逐漸增大。
三、功率、電壓、電流關系
P=1.732×U×I×COSΦ
現以2000kW機組為例，功率因素0.8，頻率50Hz 低壓（400V）
電流為：I=P/(1.732×U×COSΦ)=2000×103/（1.732×400×0.8）=3609A
高壓（10.5KV）
電流為：I=P/(1.732×U×COSΦ)=2000×103/（1.732×10.5×103×0.8）=137A 高壓輸電電流相當于低壓輸電電流的1/26
四、高壓柴油發電機組應用
根據上述高低壓柴油發電機組的應用特點，在容量要求較大和送電距離較遠的應用場合，高 壓柴油發電機組具有大容量、遠距離供電，機房集中建設、可靠性強、配套配電系統簡單等明顯優點，是大容量機組選型應用的必然趨勢，高壓柴油發電機組已經在銀行、數據中心、冶金、民航等領域進行了大量的應用。
50Hz高壓柴油發電機組主要電壓等級有：6kV、6.3kV、6.6kV、10kV、10.5kV、11kV等，單臺機組功率一般在1000kW以上,多臺機組并聯使用。
五、 高壓柴油發電機組的結構特點
序 設備名稱 使用要求說明 備注
1 發動機 一般要求單臺機組功率在1000KW以上，可選用康明斯、MTU等發動機 與低壓機組沒區別
2 發電機 可短距離輸電 與低壓發電機有較大區別，
3 連接方式 按不同電壓等級選用，可選用STAMFORD、康富等品牌發電機 減震墊安裝在底座下面
4 并機控制系統 雙軸承發電機聯軸器聯接，工作可靠、安全性更高。 與低壓并機控制系統沒明顯區 別，增加差動保護
5 高壓開關柜 一般包括主控制器、同期裝置等，可選用COMAP主控制系統、CUMMINS、CAT、MTU并機控制系統、差動保護
6 PT柜 一般并機輸出開關采用抽出式電動真空斷路器、綜保系統、直流操作。
六、控制系統和綜保系統簡述
高壓機組控制系統主要由高壓開關柜和集中控制臺兩大部分組成。
高壓開關柜可設于專門的配電室集中管理，集中控制臺可以安裝于中央控制室。
安裝于高壓開關柜上的綜合保護器及集中控制臺上的8808控制屏都帶有通用RS232、MODBUS通訊協議接口，用戶可以根據需要對整個控制系統的實時數據進行采集，進行集中監控、歸檔管理。 高壓8808智能控制系統主要由發電機進線柜（并機柜）及PT柜、出線柜組成。8808智能主控制器本身已經集成了全面的發電機組保護功能，已經滿足了機組本身及其附屬設備的基本保護需求。 作為后備冗余保護，用戶可根據項目實際需要及操作習慣，在并機柜上可選裝綜合保護裝置(可選項)及差動保護裝置(可選項)，在出線柜上可選裝綜合保護裝置(可選項)，有效的保護機組及設備安裝穩定運行。
1. 以上技術參數為50Hz，額定電壓400/230V，功率因數0.8，接線方式為3相4線。60Hz發電機組可以根據客戶的特殊需要訂制。
2. 發電機可以根據客戶的需要選用凱華、凱捷利、斯坦福、莉萊森瑪、馬拉松等知名品牌。
3. 本數據表僅供參考，如有更改恕不另行通知。
?
